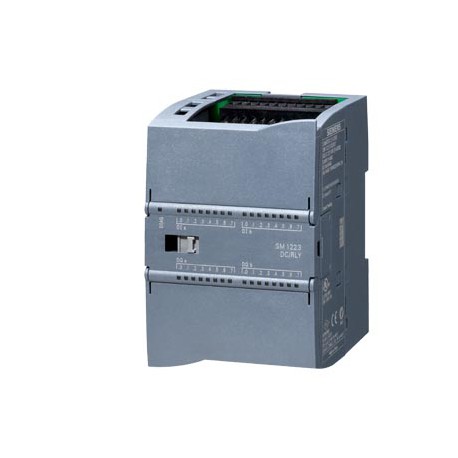

Módulo de E/S digitales Siemens SM 1223 6ES7223-1BL32-0XB0

El Siemens 6ES7223-1BL32-0XB0 es un módulo de entradas y salidas digitales de la familia SIMATIC S7-1200, modelo SM 1223. Está diseñado para ampliar la capacidad de control de una CPU S7-1200, incorporando 16 entradas digitales a 24 V DC tipo sink/source y 16 salidas digitales transistor a 24 V DC, con una capacidad máxima de 0,5 A por salida.

Este módulo permite conectar señales de campo como sensores, detectores de posición, finales de carrera, pulsadores o contactos auxiliares, y controlar elementos como relés, contactores, electroválvulas, pilotos o pequeños actuadores. Su alimentación nominal es de 24 V DC, con rango admisible entre 20,4 y 28,8 V DC, y está pensado para montaje en cuadros eléctricos junto a la CPU del PLC.

En una instalación como SmartFeed, este módulo puede utilizarse para ampliar el número de señales disponibles en el sistema de alimentación, permitiendo integrar más sensores de silo, detectores de cadena llena, señales de motores, actuadores, alarmas o elementos de control de las diferentes naves. Su función es facilitar la comunicación entre el PLC y los dispositivos eléctricos de campo, aumentando la capacidad de automatización del sistema.
